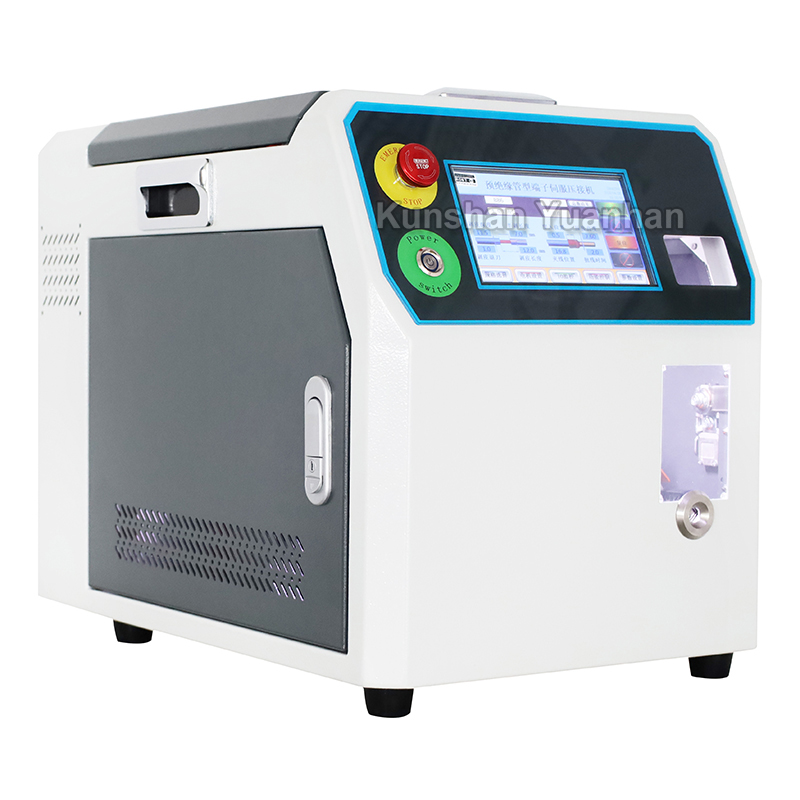

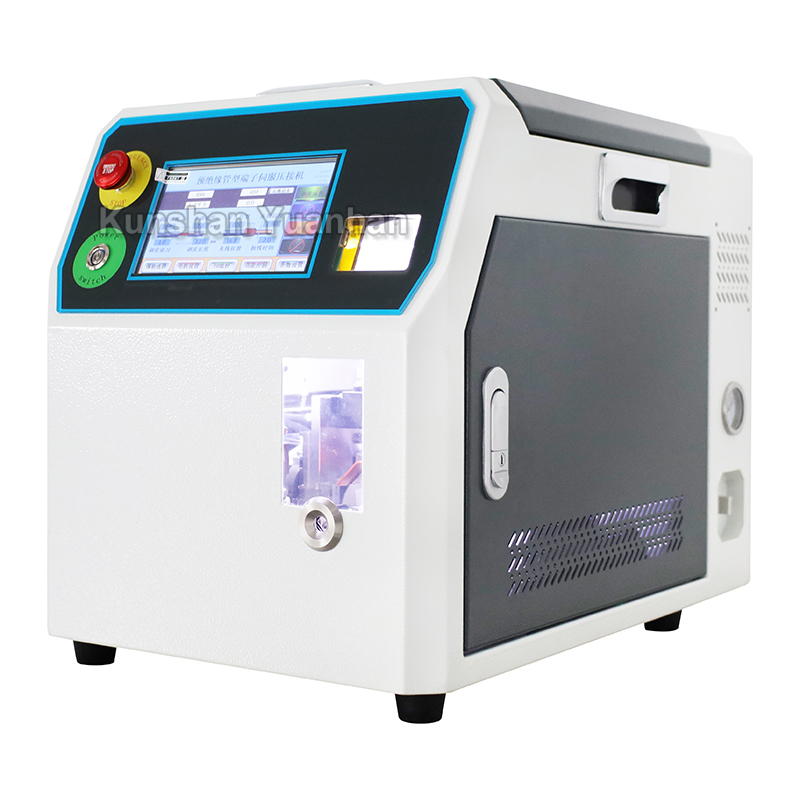

本機是一款操作簡單、高效、性價比高、高質量的半自動預絕緣管型端子伺服壓接機。實現一體化，振動盤供料、電動夾線、電動剝皮、電動扭線、穿端子、伺服壓接；觸摸屏操作、電動調整穿入距離、設定參數保存，可直接調用。
名 稱 預絕緣管型端子伺服壓接機
型 號 YH-P16
控制方式 人機介面、電氣控制、主要電動為主和氣動相配合，實現電氣一體化控制。
運行模式 放線感應自動觸發運行和手動操作觸發，可加裝腳踏啟動開關。
線號規格 適用RV軟線等等大部分線材10款規格0.3至16平方(目前小于0.5平方需提供物料配治具)。
端子規格 0.3至16平方；端子絕緣體長度11mm以內、導體長度20mm 以內。
剝皮和穿入 剝皮長度6-30mm ，穿入膠殼位置電機調節可控制，解放原來的機械限位調出入。
剝皮方式 旋轉剝皮、平行剝皮、旋轉扭線、方向可正轉和反轉。

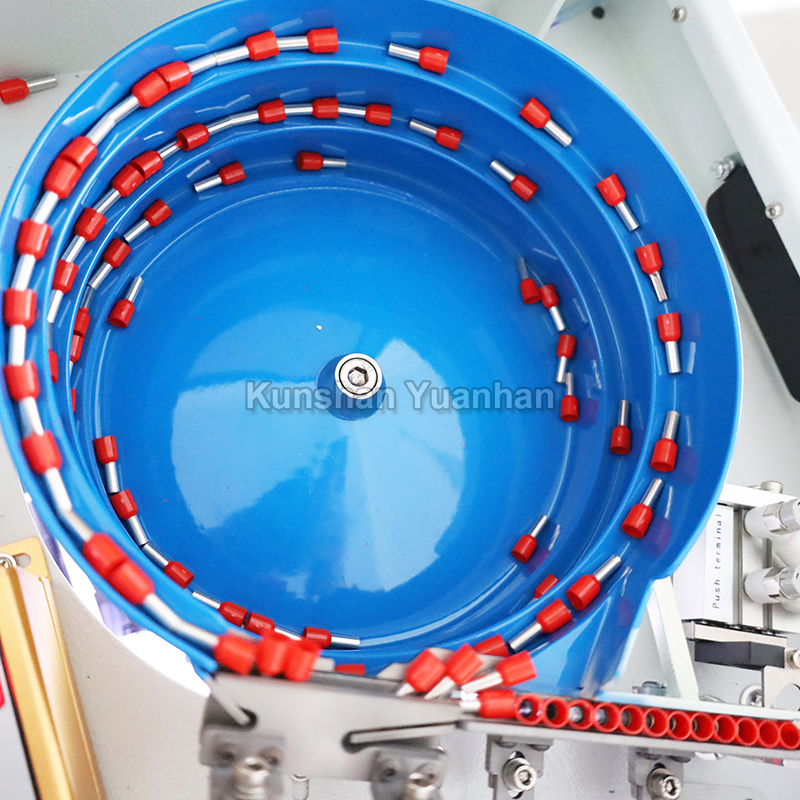

端子供給 振動盤送料、一盤通用10款端子，只需簡單調整可通用10款端子。

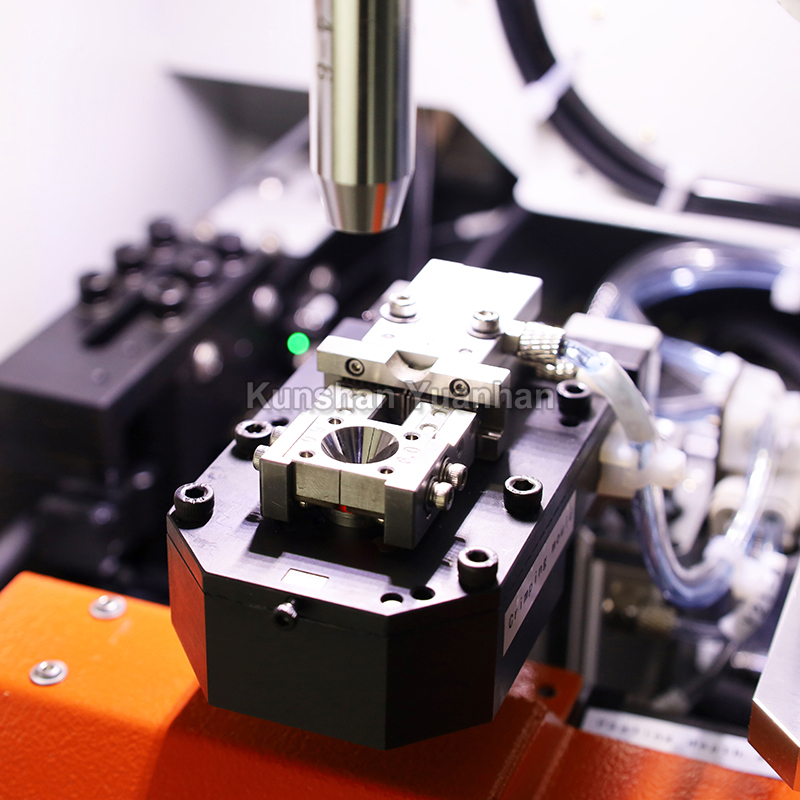

壓接形狀 正形四邊形壓接，伺服電機壓接，壓接高度大小隨意可調；
壓接形狀可定制專用壓接模。
更換產品 人工更換相關治具和調整振動盤、選用原有參數，控制記憶參數調用。
生產能力 約3.2s/單粒端子，具體有可能因線材有所變化
（視為機器單次運行周期），人工操作時約4s/單粒端子（根據線材而定）。
檢測報警 端子有無檢測、等等各種運行檢測。
電 源 電源AC220V/50Hz(單相) 10A ；內部電源DC24V、DC30V、AC30V ；總功率1200W。
氣 源 0.5-0.6Mpa（請使用穩定清潔干燥氣源）。
工作溫濕度 0～35℃（機器使用周圍溫度）、 30～80%HR （不可結露）。
尺寸和重量 W360mm(前寬)×L520mm(前后深)×H425mm(高) (不含凸出物)、 重量約62KG 。
