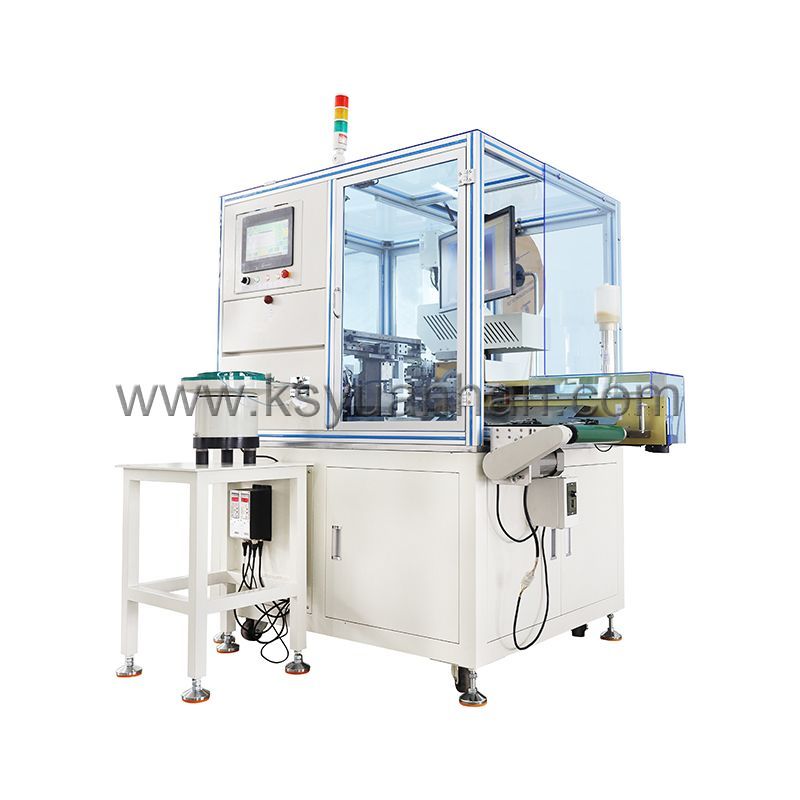

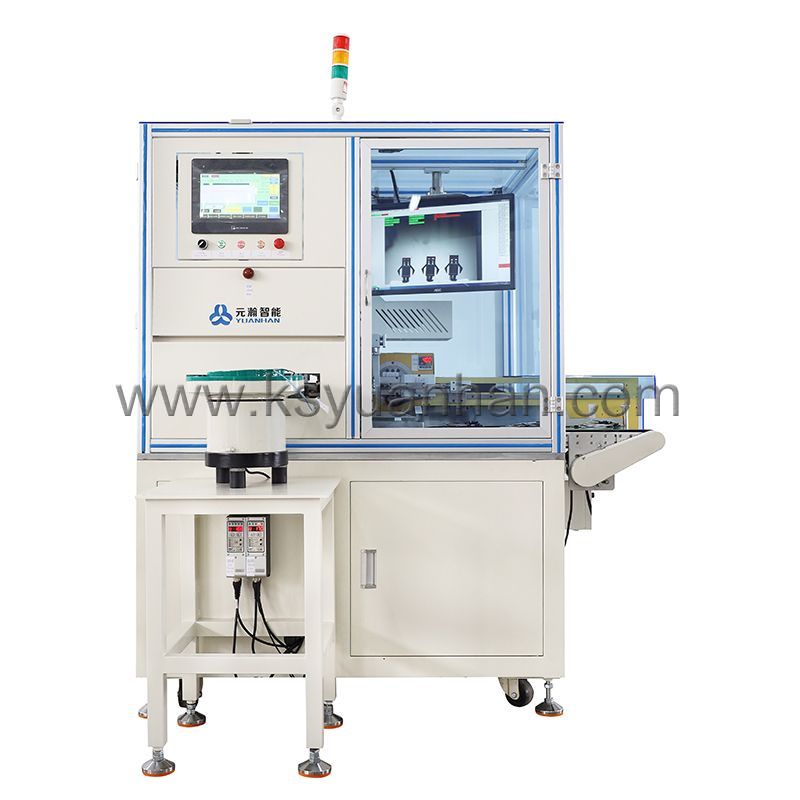

YH-CJK08全自動單頭穿膠殼機

設備具有故障報警/端子壓力傳感報警/不良品分檢（壓力不良分檢,插殼不良分檢）功能

數量:

詢價

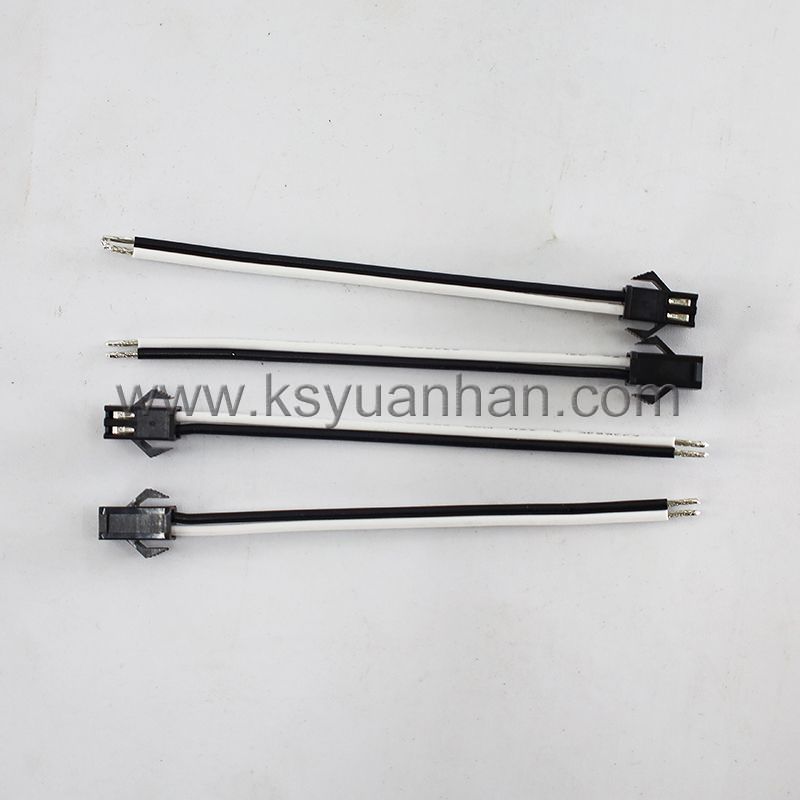

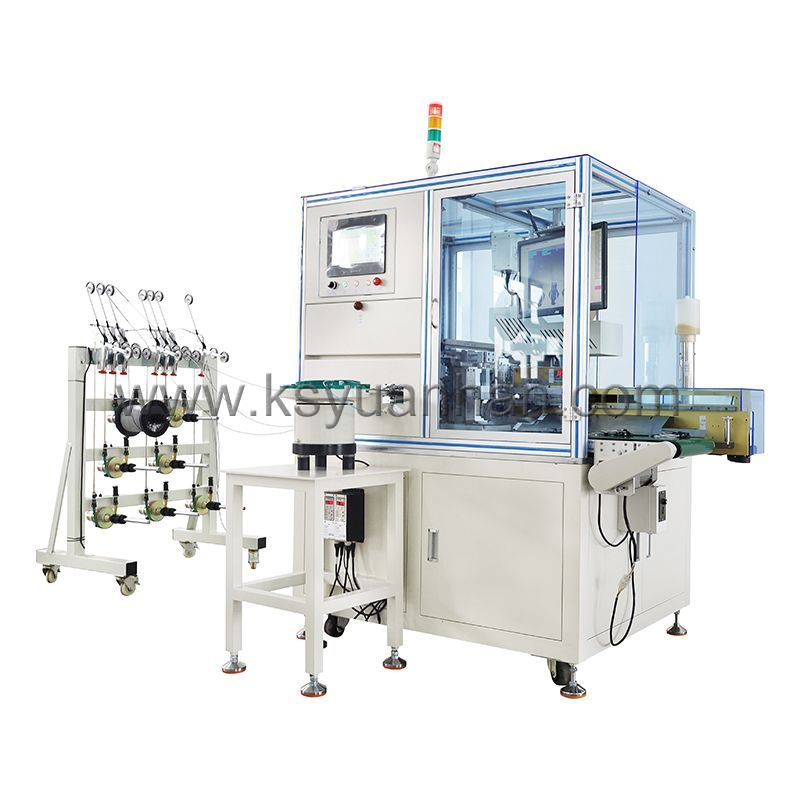

全自動單頭穿膠殼機主要功能：設備主要實現打端子、一端插膠殼、剝線、搓線、沾錫、絞線、 CCD檢測端子，線材有效長度45~450mm，膠殼采用振動盤入料方式，線材采用放線架方式，插膠殼組裝采用一出二的生產方(5PIN 以下，含5PIN）,6PIN~10PIN采用一出一方式。

型號：YH-CJK08全自動穿膠殼機

功能：可一端打端插殼，一-端助焊劑、沾錫/半剝皮/不剝皮;可選絞線功能;線長等長;可選做并(排線)線產品

適用線：AWG#30~AWG#18

產能：AWG#22-AWG#18每小時約5000孔(線長100 mm以內)具體需根據膠膠殼的長度，和Pin間距來排布，布線寬度37mm

切斷長度：標準45MM~500MM (特殊要求最短15MM,最長可加長到2500MM,特殊要求需定制)

切斷精度：切斷長度小于100MM，偏差小于0.3MM+(設定切斷長度x0.002)切斷長度大于100MM，偏差小于0.3MM+(設定切斷長度x0.002);

剝離長度:前端: 1.0~4.0MM(半剝皮長度2.0~6.0MM)后端:前端: 1.0~8.0MM(半剝皮長度2.0~8.0MM)

適用模具：橫送端子卡模

壓邊能力:2.0TON端子機兩臺控制方式

控制方式：控制模型 10英寸觸摸屏操控屏，智能PLC控制

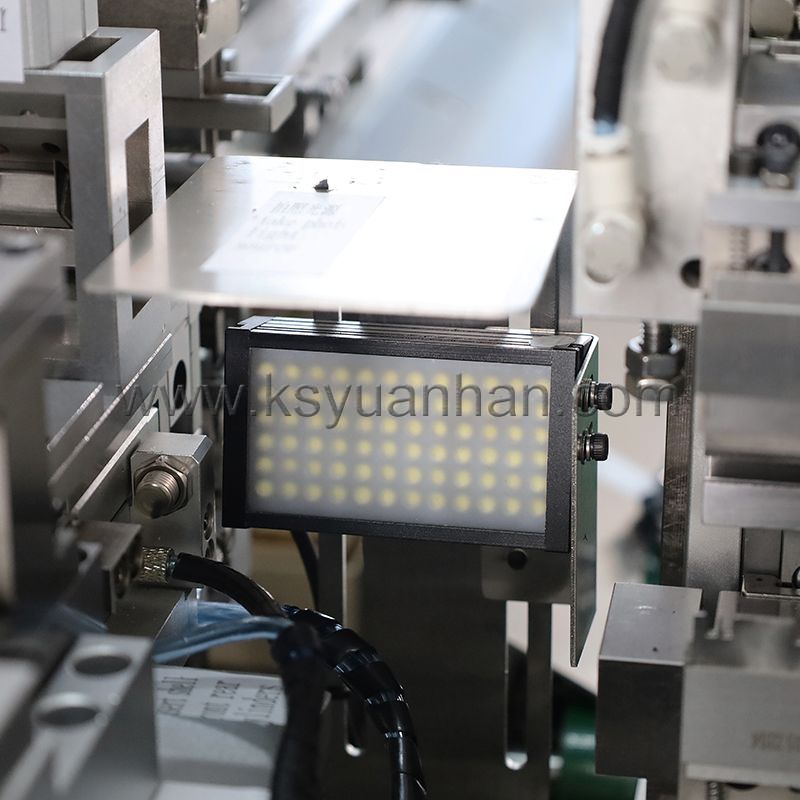

檢測裝置:有無電線檢測、有無端子檢測、端子壓力檢測(壓力檢測儀)、端子插殼到位檢測(視覺CCD)

電源：單相：AC 210 V~AC 230 V 50/60 Hz 10A

氣壓：壓縮空氣 0.6-0.8MPa(需使用清潔干燥氣源)

機器重量：約700KG

設備尺寸：1600Wx1250Lx1750H(mm)不含線架長度，
