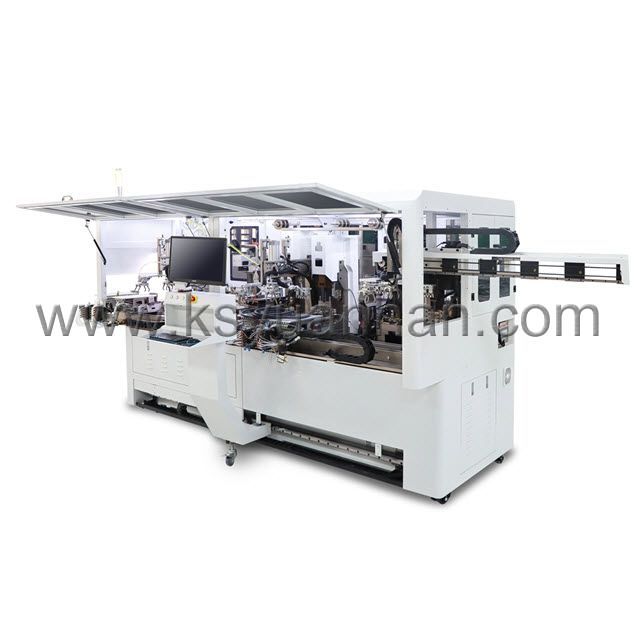

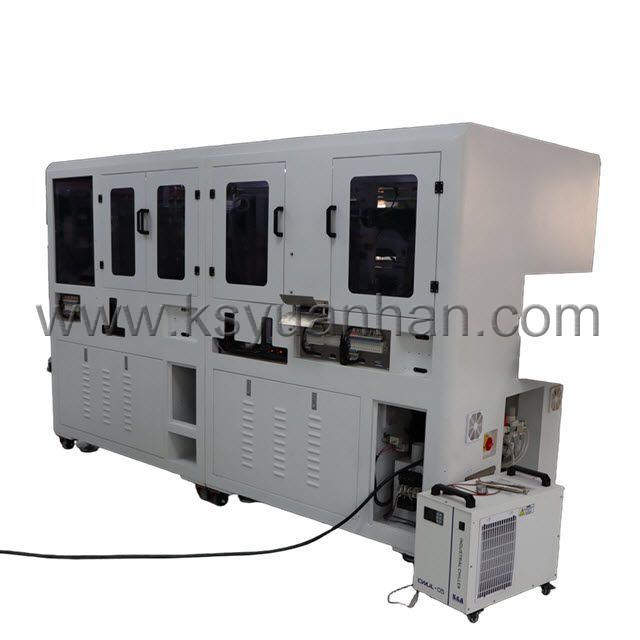

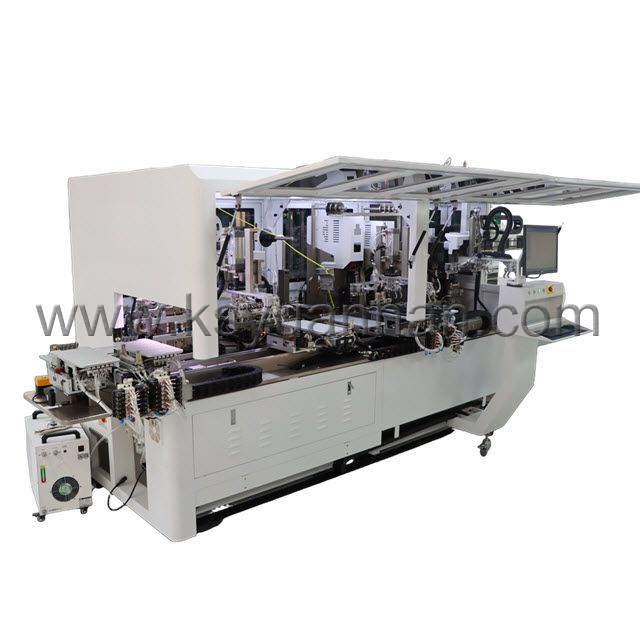

交流槍線束雙頭自動加工設備YH-CDQ01 交流槍線束雙頭自動加工設備YH-CDQ01

數量:
分享:

產品描述

      EV充電槍線束雙頭加工機能夠進行線束切割、激光標記、編號管插入、編號管熱縮管和端壓接。這套綜合功能可以完成線束的完整加工，確保電動汽車充電系統的高質量和可靠連接。憑借其雙頭設計，這臺機器更高的生產率和靈活性，可以同時處理多個線束。線束切割功能確保精確和清潔的切割，而激光標記功能允許輕松識別和追溯組件。編號管插入和熱縮功能提供了安全、耐用的標記和保護電線的方法，而端子壓接功能確保了堅固可靠的連接。該機器滿足電動汽車行業的嚴格要求，為電動汽車充電設備的線束加工提供可靠和高效的解決方案。



技術參數

型號    YH-CDQ01

設備尺寸    長度 ≤6000mm/寬度 100mm（不包括熱縮管進料部分和操作屏幕）/高度 2000mm

氣源    0.5-0.7M數字壓力監測，如果壓力超過或低于設定值，設備會報警并停止

電源    單相交流AC380V 50/60Hz 5A

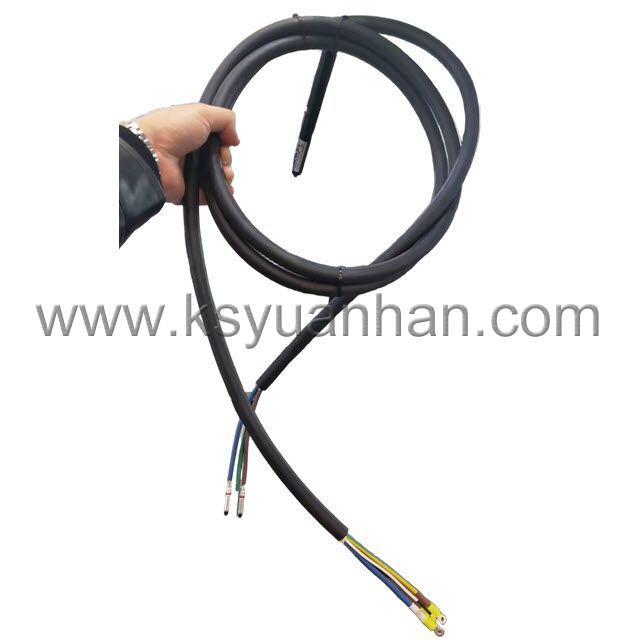

電線規格    1.電線外徑：12-20mm，4-6mm2，單芯電線順序3 1，3 22.電纜材料已卷起，直徑240-280mm，槍頭電纜長度預留600mm，槍尾電纜長度預留600mm更多作為推薦值

3.電纜材料剝離長度：槍頭：120mm-150mm，槍尾：120-200

4.槍尾L/N/PE長度無終端（完成狀態）：≥70mm

5.槍頭L/N/PE長度無終端（狀態）：≥110mm

剝離范圍    8-20mm

壓接/焊接材料    核心材料為裸銅/純鋁

在線功能    ES系統可以識別和收集處理數據，如單焊輸出功率、焊接行程、焊接時間等（連接到MES需要提前定制對接系統）

管狀長度    mm-20mm

剝離長度    1-28 mm;剝離精度：公差 ±0.5mm

壓接力    2T/4（根據線束直徑和端子選擇）

壓接行程    30mm

適用模具    OTP模具，六角模具

壓接    電線和端壓接

端子由振動板進料

滿足≤16P線束壓接要求

檢測裝置    夾線順序檢測，氣壓檢測，電線檢測壓接端子檢測，壓力監測（可選）

控制方式    22英寸顯示屏，計算機控制

端子橫截面    68-75%

周期

≤50S/件（3 1）

≤55S/件（3 2）

注：3 1/3 2是芯線束的數量

端子材料    槍頭端子為振動板進料，槍尾端子為鏈條進料，兼容振動板/泡罩板（需要定制）


×
